لماذا يعتبر قماش الكربون مثاليًا للمكونات الهيكلية الخفيفة؟

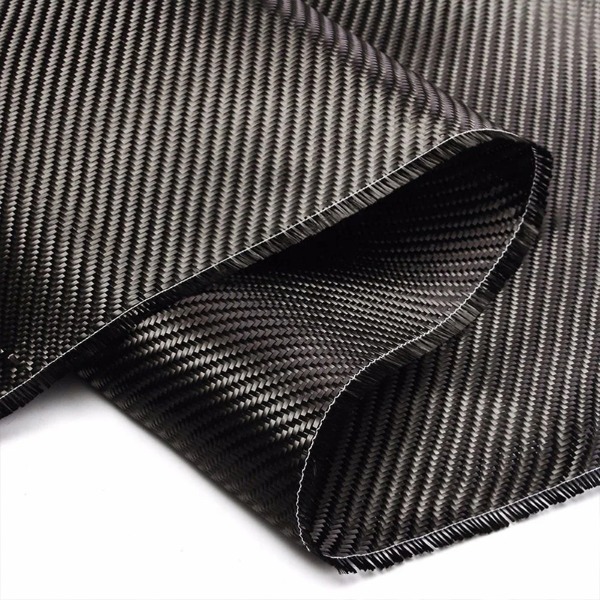

في البحث عن مواد تقلل الكتلة دون التضحية بالأداء الميكانيكي، انتقل المهندسون تدريجيًا من المعادن إلى المركبات المتقدمة. ومن بين هؤلاء، قماش من ألياف الكربون تبرز كتعزيز أساسي للمكونات الهيكلية خفيفة الوزن. يوفر هذا القماش المنسوج، الذي يتكون من خيوط الكربون المستمرة، مزيجًا من الكثافة المنخفضة وقوة الشد العالية والصلابة الاستثنائية. عند دمجها في مصفوفة بوليمر، تصبح العمود الفقري للمكونات المستخدمة في مجال الطيران والسيارات والمعدات الرياضية والهندسة المدنية.

إن فهم سبب فعالية قماش ألياف الكربون يتطلب النظر في خصائصه الأساسية، وكيفية مقارنته بالمواد التقليدية، وكيف يمكن تصميم بنيته لتناسب ظروف تحميل محددة.

المنطق الهيكلي وراء قماش ألياف الكربون

يجب أن تقاوم المكونات الهيكلية الانحناء والالتواء والشد والضغط بأقل قدر من الانحراف. يؤدي تقليل الوزن إلى زيادة الكفاءة: قصور ذاتي أقل، واستهلاك أقل للوقود، وسهولة في التعامل. ويحقق قماش ألياف الكربون ذلك من خلال ثلاث خصائص رئيسية:

• صلابة محددة عالية – الصلابة لكل وحدة كثافة أعلى بعدة مرات من الفولاذ أو الألومنيوم.
• تباين قابل للتخصيص - يمكن توجيه القوة والصلابة على طول مسارات التحميل عن طريق اختيار أنماط النسيج وتسلسلات تكديس الطبقات.
• التسامح مع الخطأ – يقوم القماش بتوزيع الشقوق الموضعية عبر ألياف متعددة، مما يمنع الفشل المفاجئ.

على عكس الشريط أحادي الاتجاه، الذي يوفر الصلابة في اتجاه واحد، يوفر قماش ألياف الكربون خصائص متوازنة في مستوى القماش. وهذا يجعلها مناسبة بشكل خاص للأغلفة الهيكلية ذات الجدران الرقيقة، وجلود الألواح العازلة، والمكونات ذات الانحناءات المعقدة حيث تأتي الأحمال من اتجاهات متعددة.

خصائص المواد المقارنة

ولتقدير ميزة قماش ألياف الكربون، من المفيد إجراء مقارنة مباشرة مع المواد الإنشائية التقليدية. يلخص الجدول أدناه المؤشرات الميكانيكية الطبيعية. لاحظ أن القيم الدقيقة تختلف باختلاف نوع الألياف، وهندسة النسيج، ونظام الراتنج، ولكن المواضع النسبية تظل ثابتة.

كما هو موضح، توفر قطعة قماش ألياف الكربون نسبة صلابة إلى الوزن أعلى بحوالي 8 إلى 10 مرات من الفولاذ. من الناحية العملية، يمكن أن يكون وزن العارضة الهيكلية المصنوعة من قماش ألياف الكربون أقل بنسبة 70-80٪ من شعاع الفولاذ ذي صلابة الانحناء المتساوية. علاوة على ذلك، فإن قدرة تحملها على التعب في ظل التحميل الدوري تتجاوز بكثير قدرة المعادن على التحمل، وهو أمر بالغ الأهمية للهياكل المتحركة مثل أذرع الروبوت، أو أسطح التحكم في الطائرات، أو إطارات الدراجات.

التنوع المعماري: النسج والأشكال

واحدة من أقوى الحجج لاستخدام قماش ألياف الكربون هي المجموعة الواسعة من أنماط النسيج المتاحة. يؤثر كل نمط على قابلية الثني، وتدفق الراتنج، والتباين الميكانيكي.

بالنسبة للمكونات الهيكلية خفيفة الوزن، غالبًا ما يتم تفضيل نسج التويل والساتان لأنها تتوافق بسهولة مع القوالب دون تجعد. وهذا يضمن نسبة حجمية موحدة للألياف ويقلل من تكوين الفراغات. علاوة على ذلك، فإن التجعيد المتأصل (التموج) في القماش المنسوج يقلل قليلاً من قوة الضغط مقارنة بالشريط أحادي الاتجاه ولكنه يحسن بشكل كبير من تحمل الضرر الناتج عن الصدمات والتعامل معه أثناء رمي الكرة.

تحسين حالة التحميل باستخدام قطعة قماش من ألياف الكربون

يختار المصممون قماش ألياف الكربون ليس فقط لتوفير الوزن ولكن أيضًا لتحقيق الكفاءة الاتجاهية. على سبيل المثال:

• الهياكل التي يهيمن عليها الانحناء (على سبيل المثال، أذرع الطائرات بدون طيار، والأطراف الصناعية): ضع طبقات من القماش مع ألياف موجهة عند 0 درجة و± 45 درجة لتحقيق التوازن بين الصلابة الطولية ومقاومة القص.
• مهاوي محملة بالالتواء (على سبيل المثال، أعمدة القيادة، والشفرات الدوارة): استخدم قطعة قماش متحيزة ±45 درجة أو طبقات حلزونية وحلزونية مدمجة.
• الألواح المعرضة للصدمات (على سبيل المثال، أرضيات سيارات السباق، والحافظات الواقية): طبقة من القماش المنسوج من الساتان مع تشذير رقيق من طبقات مقوية من اللدائن الحرارية.

نظرًا لأن قماش ألياف الكربون متوفر بمعامل متوسط ​​ومعامل عالي ودرجات معامل قياسية، يمكن ضبط الصلابة بدقة دون تغيير الشكل الهندسي. يتجنب هذا النهج المعياري الإفراط في الهندسة ويقلل من هدر المواد.

التوافق التصنيعي

سبب آخر لهيمنة قماش ألياف الكربون على المكونات الهيكلية خفيفة الوزن هو توافقها مع عمليات التصنيع المعمول بها. تشمل الطرق الرئيسية ما يلي:

• المعالجة المسبقة للأوتوكلاف - أعلى جودة للطيران. يأتي القماش مشربًا مسبقًا بالراتنج، مما يوفر محاذاة دقيقة للألياف.
• رمية الكرة الرطبة / رمية الكرة اليدوية - مناسبة للأجزاء الكبيرة التي تستخدم لمرة واحدة مثل شفرات توربينات الرياح أو قطع غيار السيارات المخصصة.
• صب نقل الراتنج (RTM) – يتم وضع القماش جافاً في قالب مغلق، ثم يتم حقن مادة الراتنج فيه. ممتاز للإنتاج متوسط ​​الحجم مع تشطيب سطحي جيد.
• التسريب بمساعدة الفراغ - مثالية للألواح المركبة الكبيرة؛ يعمل القماش كوسيط تدفق، مما يضمن توزيعًا متساويًا للراتنج.

تعمل كل طريقة على تعزيز قدرة القماش على الحفاظ على سماكة موحدة، ومقاومة غسل الألياف (الحركة أثناء حقن الراتنج)، وتوفير خصائص ميكانيكية يمكن التنبؤ بها. بالمقارنة مع الألياف الزجاجية العشوائية أو ألياف الكربون المقطعة، فإن القماش المنسوج من ألياف الكربون يوفر قدرًا أكبر من اليقين في التصميم.

الاعتبارات الاقتصادية ودورة الحياة

في حين أن تكلفة مواد خام ألياف الكربون أعلى من تكلفة المعادن أو الألياف الزجاجية، إلا أن قيمة دورة حياتها للمكونات الهيكلية خفيفة الوزن غالبًا ما تكون متفوقة. يؤدي انخفاض الكتلة إلى انخفاض استهلاك الطاقة في التطبيقات المتحركة. بالنسبة للهياكل الثابتة مثل الجسور أو جسور الروبوت، تسمح المكونات الأخف بإطارات دعم أصغر وأساسات أرخص.

علاوة على ذلك، يمكن إصلاح شرائح قماش ألياف الكربون التالفة من خلال ربط الرقعة أو حقن الراتنج، مما يؤدي إلى إطالة عمر الخدمة. لقد نضجت تقنيات إعادة التدوير (الانحلال الحراري، والتحلل المذاب)، مما يتيح استعادة قماش ألياف الكربون النظيف من المكونات المنتهية الصلاحية لاستخدامها في التطبيقات غير الحرجة. تعمل هذه الإمكانية الدائرية على تعزيز مكانة المادة في الصناعات التي تركز على الاستدامة.

القيود والاحتياطات التصميم

لا توجد مادة مثالية. يجب على المهندسين الاعتراف بالقيود المحددة لقماش ألياف الكربون:

• وضع الفشل الهش – على عكس إنتاج المعادن، يمكن أن يكون الكسر المركب مفاجئًا. يتطلب التصميم عوامل السلامة والتكرار.
• التآكل الجلفاني - الاتصال المباشر مع الألمنيوم أو الفولاذ في البيئات الرطبة يسبب التآكل الجلفاني. طبقات العزل الكهربائي إلزامية.
• الموصلية الحرارية - ألياف الكربون موصلة للكهرباء والحرارة، مما قد يتطلب العزل في التطبيقات الإلكترونية أو المبردة.
• رقائق الختم المتطورة – يمكن أن تتآكل حواف القماش الخام؛ تحتاج الشرائح المشذبة إلى الختم لمنع دخول الرطوبة.

عندما تتم معالجة هذه العوامل بشكل صحيح، تظل ألياف الكربون خيارًا لا مثيل له للمكونات الهيكلية خفيفة الوزن.

الاستنتاج

توفر قطعة القماش المصنوعة من ألياف الكربون عرضًا فريدًا للمكونات الهيكلية خفيفة الوزن: صلابة متميزة بالنسبة للوزن، وتباين قابل للتصميم، وبنيات نسجية متعددة، والتوافق مع العمليات المركبة القياسية. في حين أن التكلفة الأولية والفشل الهش يتطلبان هندسة دقيقة، فإن الفوائد في تقليل الكتلة وعمر الكلال والقدرة على التخصيص لا مثيل لها من قبل المعادن التقليدية أو أقمشة الألياف الزجاجية.

الأسئلة الشائعة

Q1: هل يمكن استخدام قماش ألياف الكربون للأجزاء الهيكلية الحاملة بدون تقوية معدنية؟
نعم. العديد من المكونات الحاملة مثل عوارض أرضية الطائرات، والهياكل الأحادية لسيارات السباق، والأذرع الآلية مصنوعة بالكامل من مركبات قماش ألياف الكربون. يتم اختيار التصميم المناسب للطبقات وسمكها للتعامل مع الأحمال المتوقعة بدون إدخالات معدنية. يتم أحيانًا إضافة التركيبات المعدنية عند الوصلات المثبتة بمسامير لتقليل تركيزات إجهاد المحمل.

سؤال 2: هل قماش ألياف الكربون أكثر صلابة من الألومنيوم أو الفولاذ؟
من حيث القيمة المطلقة، فإن قماش ألياف الكربون ذو المعامل القياسي (صلابة ~ 70 جيجا باسكال) أقل صلابة من الفولاذ (~ 200 جيجا باسكال) ولكنه أكثر صلابة من الألومنيوم (~ 69 جيجا باسكال). ومع ذلك، نظرًا لكثافته المنخفضة (1.6 مقابل 2.7 جم/سم مكعب للألمنيوم)، فإن صلابته المحددة (الصلابة/الكثافة) أعلى بثلاث مرات تقريبًا من الألومنيوم وأعلى بثماني مرات من الفولاذ. بالنسبة للتصميمات ذات الوزن الحرج، فإن هذا يجعل القماش المصنوع من ألياف الكربون "أكثر صلابة لكل كيلوغرام" بشكل فعال.

س 3: هل يتطلب قماش ألياف الكربون أدوات خاصة للقطع والحفر؟
نعم. الأدوات الفولاذية القياسية تبلى بسرعة. بالنسبة للنسيج الجاف، يوصى باستخدام مقص السيراميك أو الكربيد. بالنسبة للصفائح المعالجة، فإن المثاقب المغطاة بالماس والنتوءات ضرورية لمنع التصفيح. يُنصح بالاستخراج بالفراغ لأن غبار الكربون موصل للكهرباء ويمكن أن يلحق الضرر بالإلكترونيات.

س 4: كيف تتصرف قطعة قماش ألياف الكربون تحت درجات الحرارة المرتفعة؟
تحتفظ الألياف نفسها بقوة أعلى من 1000 درجة مئوية في جو خامل، ولكن مصفوفة البوليمر (الإيبوكسي عادة) تحدد درجة حرارة الخدمة إلى 80-180 درجة مئوية للراتنجات القياسية. تعمل الراتنجات ذات درجة الحرارة العالية (بيسماليميد، بوليميد) على تمديد النطاق إلى 230-300 درجة مئوية. بالنسبة للتطبيقات التي تزيد عن 300 درجة مئوية، يمكن استخدام قماش ألياف الكربون مع المصفوفات الخزفية (مركبات CMC).

س 5: هل يمكن ربط قماش ألياف الكربون بالمكونات الهيكلية المعدنية بأمان؟
نعم، ولكن مع الاحتياطات. غالبًا ما يتم وضع طبقة من قماش الألياف الزجاجية العازلة بين قماش ألياف الكربون والمعدن لمنع التآكل الجلفاني. يعد الربط اللاصق باستخدام الإيبوكسي الهيكلي أقوى من التثبيت الميكانيكي للمفاصل المركبة مع المعدن، بشرط أن يتم إعداد السطح المعدني بشكل صحيح (السفع بالحصى، عوامل اقتران السيلان).
